Modelagem Relacional - Prática(M.E.R.)

Olá, pessoal. Passei conceitos de modelagem relacional e vou passar hoje um Passo-a-Passo baseado em um artigo que li na SQL Magazine ano 09 edição 101.  Acredito que este exercício dará uma boa base sobre modelagem e normalização. Então vamos a ele.

Utilizaremos como base de nosso modelo esta ficha de locações da locadora. A partir dela retiraremos os objetos, relacionamentos e normalizações.

Podemos observar que existem alguns assuntos tratados na ficha. Nosso primeiro passo será identificar os atributos existentes e agrupa-los em objetos.

Código Locação

Título Locado

Filme

Jogo

Data Retirada

Data Prevista Entrega

Data Efetiva Entrega

Nome

Numero Carteirinha

CPF

Telefone1

Telefone2

Endereço1

Endereço2

Multa

Pago

Valor Total

Certo, identificamos todas as informações existentes na ficha. Passaremos ao agrupamento.

Temos dois tipos de informação básica:

·         Aluguel

Código Locação, Título Locado, Filme, Jogo, Data Retirada, Data Prevista Entrega, Data Efetiva Entrega, Multa, Valor Total, Pago.

·         Cliente

Nome, numero da carteirinha, cpf, tel1, tel2, end1 e end2.

Teremos então a principio dois objetos:

Organizá-los e normaliza-los.

Devemos definir qual a PK de cada um dos objetos para que possamos também depois normalizar.

Então criaremos um atributo identificador para os objetos que não possuem ainda e, se houver, definiremos um atributo já existente como PK.

Como temos campos de identificação nos objetos Cliente e Aluguel, podemos defini-los. No caso do objeto Cliente podemos escolher Cpf ou Numero da Carteirinha. Escolhi o número da carteirinha, pois poderemos assim cadastrar os dependentes no mesmo Cpf do titular gerando novo número de controle para o cliente na carteirinha. É claro que isso é uma escolha que deve ser estudada com o contratante do projeto, uma vez que este pode ter outra forma de identificar esta categoria de clientes.

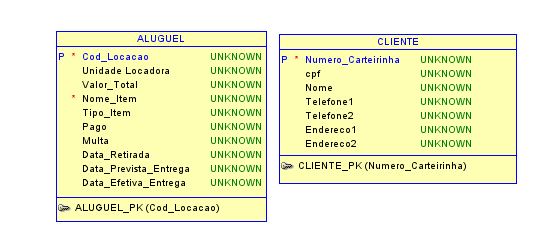

Já para o objeto Aluguel defini o Código de Locação. E nosso M.E.R ficou assim:

Bom, agora já temos nossas entidades como mais cara de objeto. Vamos então normaliza-las. Você pode até pensar que a dificuldade é grande, mas é só questão de prática. Saber as três formas normais é sempre bom para guia-lo.

·         1FN: Não é permitida a existência de atributos multivalorados, ou seja, um atributo não pode receber mais de um valor.

Conhecendo essa definição saberemos o que fazer, mas como fazê-lo?

Temos que nos atentar, geralmente atributos com nomes repetidos, diferenciado por números são multivalorados. Isso faz com que em nosso objeto Cliente possuamos quatro atributos destes fazendo referência a telefone: telefono1, telefone2 e a endereço: endereço1 e endereço2. Devemos então criar novos objetos para esses atributos e relacioná-los com o objeto Cliente por suas PKs como FK, pois estes atributos podem conter mais de um valor sabendo que o cliente pode ter mais de um tel e mais de um endereço para cadastro. Sendo assim criarei os objetos Telefone e Endereço com os atributos correspondentes e uma PK que será criada para cada.

O objeto Aluguel possui três atributos como data, podemos separa-los também criando um novo objeto Datas. Temos também dados relacionados ao item que foi alugado e se é jogo ou filme. Também podemos observar que existem dois atributos que podem ter valor sim ou não, são eles Multa e Pago. Devemos criar entidades para ambos e criar PKs também.

·         2FN: Deve estar na primeira forma normal. Todas as colunas devem ser totalmente dependentes da PK.

Os objetos relacionados ao Cliente não necessitam de mais normalizações.

O objeto aluguel em si já está na segunda forma normal também.

Já com relação ao objeto Item podemos então separa-lo em dois objetos. O Tipo_Item que nos dirá se é filme e o próprio Item.

·         3FN: Deve estar na segunda forma normal. Não pode haver atributos que tenham origem de cálculo derivados de outros atributos.

Esses atributos geralmente são os relacionados a algum cálculo que seja feito para fim de relatório ou conhecimento de valores. Nesse momento temos que verificar que, para que o atributo Valor_Total do objeto Aluguel possa ter alguma informação, precisamos saber quais os valores dos filmes, jogos e multas.

Podemos criar um novo objeto que conterá esses valores. Chamarei de Financeiro e conterá os atributos:

·         Financeiro:

Cod_Financeiro, Valor_Jogo, Valor_Filme, Valor_Multa.

Tendo normalizado nossos objetos podemos começar a verificar seus relacionamentos e duplicidades.

Sabemos que em nossa ficha de aluguel temos atributos referentes aos clientes, então é lógica uma relação entre esses objetos. O objeto Aluguel também deve receber a chave estrangeira dos objetos Data e Item já que precisará das informações referentes a estes. O objeto Item precisa das informações sobre Tipo dele (se é filme ou jogo) então relacionaremos Item e Tipo_Item. O objeto Tipo_Item poderá relacionar-se aos objetos Financeiro, assim saberemos os valores unitários de cada tipo de item (filme, jogo e consideraremos multa como item, para efeito de cálculos). Em um M.E.R. coloca-se também o tipo de relacionamento que um objeto tem com o outro, geralmente informado por um verbo (“tem”, “possui”, “recebe”, “faz”, etc...).

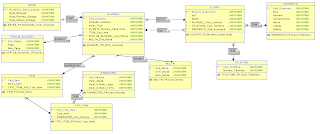

Com os relacionamentos nosso M.E.R. ficará desta forma:

Lembre-se que não existe um modelo certo ou errado e sim um modelo mais ou menos eficaz o que vai depender das exigências de negócio do cliente.

Após isso se inicia a faze do modelo físico que levará em conta tipo e capacidades da plataforma de banco de dados que será utilizado. Podendo então definir tipo dos dados que os atributos receberão.

Mas pararemos por aqui, por enquanto espero que ajude a entender um pouco mais o passo a passo e assim fixar melhor as informações sobre modelagem.

Obrigado pela visita e até o próximo post.

Bibliografia:

Revista SQL Magazine - Ano 9 :: Edição101. Artigo: Normalização de dados na prática; por Roberto de Angelo Jr.
